2. Řízení LED displejů

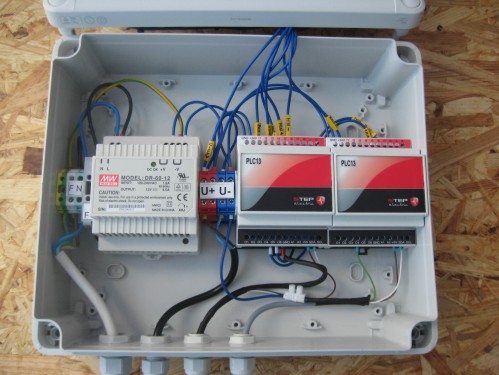

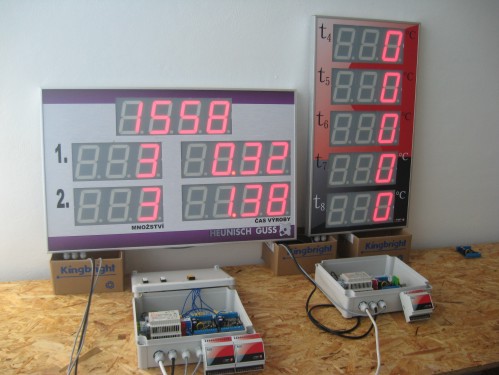

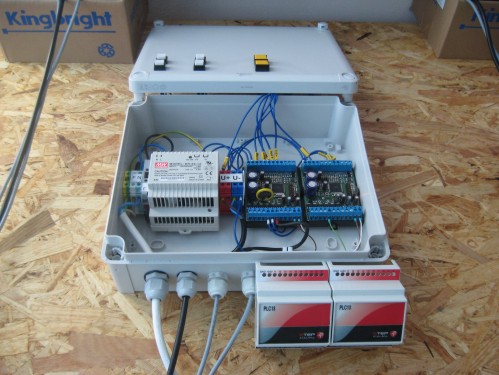

K sestavě dotykového panelu, který četl teploty z převodníků a zaznamenával trendy na USB Flash bylo požadováno doplnit velký zobrazovač. PLC13 dostává po lince RS485 protokolem Modbus informaci o teplotách, které převádí na jednotlivé číslice a posílá po sběrnici i2c do obvodů PCF8574. Tyto rozšiřující porty řídí zobrazovaný znak na velké sedmisegmentovce, které jsou naskládány za sebe do panelu. PLC13 je také zdroj reálného času pro displej HMISTU512 od Schneider electric. Čas je periodicky vyčítán a pomocí Java scriptu každou sekundu v události přepisován do času systémového. K nastavení času v PLC13 je možné na panelu zadat nové hodnoty pro rok, den, atd., a pomocí nastavení jedné proměnné přepsat do paměti reálných hodin.
Příklady dalších realizací:
